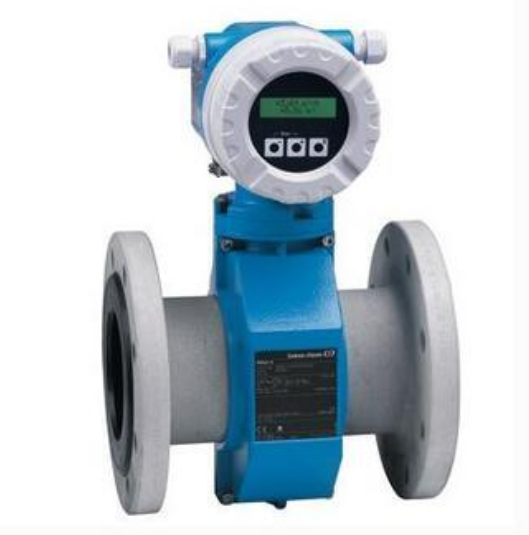

E+H電磁流量計10W3H,10W3S,10W40,10W4F

適用于水和污水行業基本應用的流量計，搭配經濟高效的變送器

Promag W 通過各項認證（例如：飲用水認證），可廣泛適用于各類應用。搭配 Promag 10 變送器，可滿足基本應用要求，便于直接集成。Promag 10W 可在各類應用中測量液體，是幫助客戶盡量降低成本的解決方案。Promag 10W 有一體式和分體式可選。

優勢

設計靈活 - 傳感器采用固定或松套法蘭過程連接

測量可靠 - 無前直管段要求的情況下亦可測量

提升工廠可用性 - 符合行業特定要求的傳感器

經濟 - 為簡便運用和直接集成設計

操作安全 - 顯示模塊提供簡單易讀的過程信息

完全符合行業標準 - IECE/EN/NAMUR

應用領域

雙向測量原理不受壓力、密度、溫度和粘度等參數影響

適用于進水口測量等基本任務。

設備特點

飲用水認證

防護等級IP68（6P型外殼）

2行顯示，帶按鍵

設備分一體型或分體型兩種規格

HART

特征和規格

液體

測量原理

電磁

產品標題

傳感器防護等級IP68（Type 6P），搭配經濟型變送器使用。水和污水行業苛刻應用的流量計。

傳感器特點

長時間操作安全可靠：堅固耐用的整體焊接型傳感器。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。通過飲用水認證。防護等級為IP68（Type 6P）。

變送器特點

使用經濟：適用于簡單應用，直接集成。操作安全：顯示模塊提供簡單易讀的過程信息。完全符合行業標準：IEC/EN/NAMUR。兩行顯示，按鍵操作。提供一體式或分體式儀表。

公稱口徑范圍

DN 25...2000

1"...78"

接液部件材質

內襯：硬橡膠、聚氨酯

測量變量

體積流量

大測量誤差

±0.5% o.r. ± 2 mm/s (±0.5% o.r. ± 0.08 in/s)

測量范圍

9 dm3/min...110 000 m3/h (2.5 gal/min...700 Mgal/d)

大過程壓力

PN 40、Class 300、20K

介質溫度范圍

0..+80 °C (+32...+176 °F)，–20...+50 °C (–4...+122 °F)

環境溫度范圍

–40...+60 °C (–40...+140 °F)

傳感器外殼材質

DN 25...300 (1...12")：鋁合金AlSi10Mg涂層

DN 25...2000 (1...78")：碳鋼，帶保護漆涂層

傳感器接線盒（標準）：鋁合金AlSi10Mg涂層

傳感器接線盒（可選）：聚碳酸酯

變送器外殼材質

粉末壓鑄鋁

防護等級

防護等級：IP66/67, type 4X；IP68, type 6P

顯示/操作

兩行背光顯示

按鍵操作

輸出

4...20mA +脈沖/狀態（可設置）

數字通信

HART

電源

20...28 VAC

85...250 VAC

20...28 VAC / 11...40 VDC

防爆認證

FM

CSA

產品安全性

CE認證、C-tick認證、EAC認證

壓力認證和證書

證書/測試：PED/VDS

衛生型認證和證書

飲用水認證：ACS、KTW/W270、NSF 61、WRAS BS 6920
