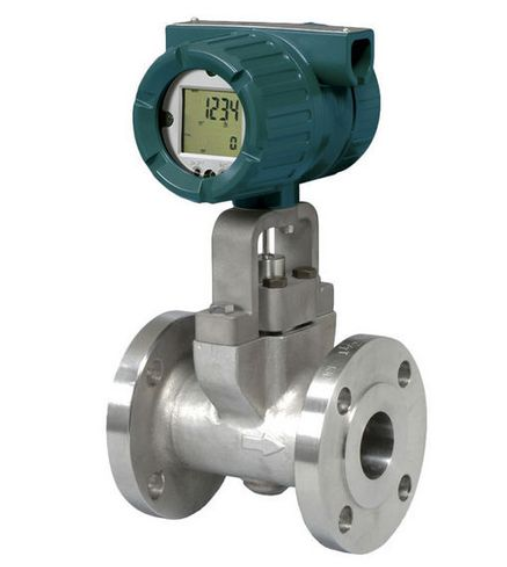

DY080-EBLAA2-0D橫河渦街流量計

型號

DY渦街流量計

選項代碼: /MV

選項代碼: /R1， /R2

測量流體

液體、氣體、蒸汽(避免多相流和粘性流體)

公稱通徑

15mm ～ 300mm
(400mm: 特殊訂貨)

25mm ～ 200mm

25mm ～ 200mm

精度

液體: 讀數的±1.0%(20000≤Re≤1000)
液體: 讀數的±0.75%(D×1000≤Re)

液體: 讀數的±1.0%
(20000≤Re≤1000)

氣體、蒸汽: 讀數的±1.0%(流速小于35m/s)
氣體、蒸汽: 讀數的±1.5%(流速35m/s～80m/s)

輸出信號

雙重輸出(可同時獲得模擬和晶體管接點輸出信號)

流體溫度范圍

-29℃～260℃(一般型)
-196℃～100℃(低溫型: 選購)
-29℃～450℃(高溫型: 選購)

工況壓力范圍

-0.1MPa (-1kg/cm2)~法蘭額定值

環境溫度

-29~85℃(一體型/無顯示器)
-29~80℃(一體型/帶顯示器)
-29~85℃(分離型傳感器)
-40~85℃(分離型轉換器/無顯示器)
-30~80℃(分離型轉換器/帶顯示器)

環境濕度

5～RH(不結露)

安裝

一體型和分離型傳感器: 法蘭安裝或通過與管道相鄰的法蘭進行夾持安裝
分離型轉換器: 2-inch管安裝
JIS10/20/40、ANSI150/300/600/900， JPI150/300/600， DIN PN10/16/25/40

電氣連接

JIS G1/2內螺紋，ANSI 1/2NPT內螺紋，ISO M20×1.5內螺紋

電氣規格

JIS隔爆型，FM防爆型/本安型
ATEX (CENELEC隔爆型/本安型/IEC type n)
CSA防爆型/本安型: 雙密封
SAA隔爆型/本安型

材質

殼體: SCS14A鑄造不銹鋼(equivalent to SUS316，CF8M）
渦街發生體: 雙相不銹鋼(可選: 防腐型)
密封墊圈: SUS316不銹鋼表面涂覆特氟龍涂層
轉換器外殼: 鋁合金

應用標準

*符合EMC標準:
  EN61326-1 Class A，Table 2 (工業應用場合)，EN61326-2-3
  EN55011 Class A Group 1
*壓力儀表指示:
  注明機身標識號0038 H模件
